新大陆NLS-FM210条码扫描器

新大陆NLS-FM210条码扫描器


  • 品牌： 新大陆NLS条码扫描器
  • 类别：
  • 描述： 产品信息 产品型号：NLS-FM210 产品类别：嵌入式二维
  • 产品概述
  • 技术参数
  • 产品文档
  • 相关下载

  • Newland Products
    产品信息
    • 产品型号：NLS-FM210
    • 产品类别：嵌入式二维码识读器
    • 数据类型：1D/2D
    • 识读方式：CMOS
    • 通讯方式：RS232/USB
    • 无线通讯：无

    产品简介

        该体系二维码识读器，专为客户提供的OEM产品应用，该产品可方便嵌入各种设备作为条码的识读部件应用。
    产品性能

        ◆   高适应性
               该嵌入式二维码识读器，在光源设计方面充分考虑到针对各种高亮度、低分辨率的手机屏幕上的各种高密度的条码（主要针对二维码）识读，在抗反光能力、高密度条码的适应能力方面达到国际领先水平。可涵盖目前国际主流应用的各种手机屏幕上的二维码识读。该嵌入式识读器的设计精巧，集成程度高，方便安装，尺寸小巧，应用灵巧。

        ◆   技术性能
               该识读引擎，采用自主的核心技术uIMG。完全由本公司独立设计制造。uIMG包含光学系统、光电耦合系统、图形数字化、编解码、图形处理、嵌入式系统等一体系综合性技术。可识读全部国际标准一维条码和主流二维码（QR Code，DataMatrix，PDF417, Aztec，Maxicode，龙贝码等），识读性能达到国际先进水平。可通过本公司所提供的应用配套，识读用户自定义的各种条码。

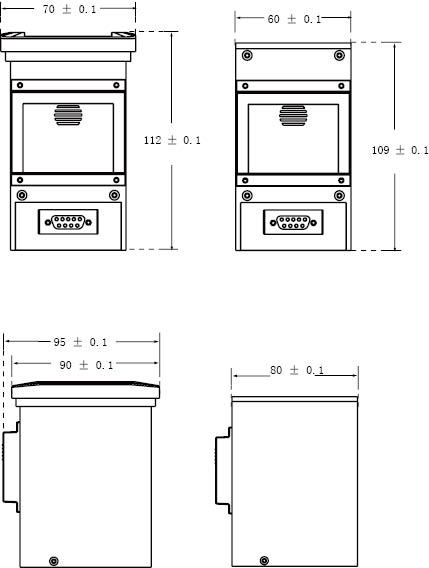

    外形尺寸（单位：mm）

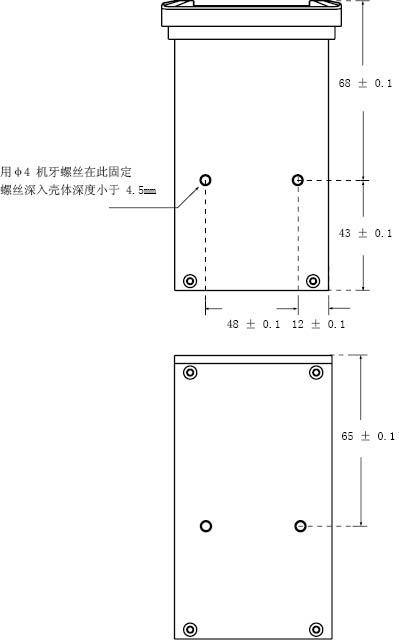

    安装尺寸（单位：mm）

    技术参数

    识读参数

    识读模式

    CMOS摄像

    分辨率

    640 * 480

    接口

    RS232 / HID-KBW / UDP / USB COM Port Emulation / HID-POS





    识读码制

     二维条码

    PDF417, QR Code(Model 1/2), DataMatrix(ECC200, ECC000, 050, 080,
    100,140),  Aztec, Maxicode，龙贝码等

     一维条码

    Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, China post 25, Interleaved 2 of 5, ISBN/ISSN, Code 93, UCC/EAN-128, GS1 Databar等

    识读精度

    ≥ 3mil

    提供光源

    LED(622 nm - 628 nm)

    光源强度

    290 LUX (130 mm )

    识读景深

    0 mm ~ 450 mm

    打印对比度

    ≥ 25%

    条码旋转灵敏度

    360°

    条码倾斜灵敏度

    45°

    条码偏转灵敏度

    45°

    环境光照度

    0 ~ 100,000 LUX

    电气特性

    最大功耗

    2 W

    工作电压

    DC 5 V





    电流

    最大电流

    400 mA

    工作电流

    300 mA

    待机电流

    1 mA

    重量

    350 克

    工作环境

    工作温度

    -5℃ -  +45℃

    储存温度

    -40℃ - +60℃

    工作湿度

    5% - 95% ( 无凝结 )

    配置软件

    Quick Set, Programming Guide, uTools Lite

    国际认证

    FCC Part15 Class B, CE EMC Class B

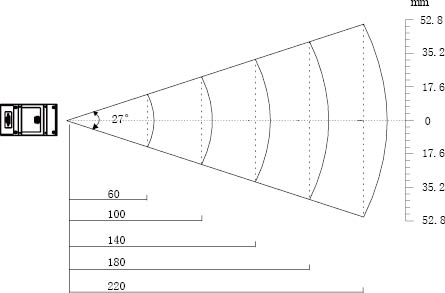

    视场角
    新大陆NLS-FM210条码扫描器
    识读距离

    条码

    条码精度 (mil)

    最近距离 (mm)

    最远距离(mm)

    Code  39

    5

    0

    15

    Code  39

    10

    0

    25

    PDF417

    5

    0

    20

    PDF417

    10

    0

    30

    QR  Code

    10

    0

    25

    QR  Code

    15

    0

    36

    Data  Matrix

    10

    0

    25

    Data  Matrix

    15

    0

    40

    1. 如何确认驱动已经安装成功？
    A. 保证设备已经和PC连接，设备启动正常
      打开：控制面板>设备管理器>通用串行总线控制器，下拉查看：
       如果"Newland USB Datapipe to series Device" --表示设备连接方式是"USB Com Port Emuation"-COM方式。
       如果"Newland USB DataPipe Device"---表示设备连接方式是"USB-DataPipe".
       如果驱动前有黄色"!",删除该设备，然后扫描检测硬件改动。等待系统自动安装新的驱动完毕。

    2. 旧版本的USB-Datapipe的驱动,是否需要更新成V1.2的USB驱动（vcomctrl v1.2.exe）？
    A: 新驱动支持X+的USB接口设备： USB-DataPipe/  USB Com Port Emuation/HID-KBW.
      新驱动支持X的USB接口设备：USB Com Port Emuation/HID-KBW。
      X体系设备的客户，如果已根据的USB SDk开发了相应的USB应用，建议不更新成最新驱动。

    3. 如果我已经安装了v1.2的USB驱动，如何能用USB-Datapipe连接设备？
    A: 如果你的设备是X+体系的设备，读取设置码的 USB-Datapipe设定－－设置码手册可从本网站上免费下载.
       如果是X体系的设备，请先关闭USB to COM的服务：
         控制面板>管理工具>服务，找到Bulk to Serial service,右键选择属性：选择停止, 启动类型：手动

    4. 安装新驱动后，如何知道USB Com Port Emuation所对应的COM的端口号？
    A. 开始>所有程序>vcomctrl>vcomctrl, 显示的对话框会告诉你现在所使用的com的端口号。

    5. 安装了v1.2的驱动，QuickSet无法和USB接口设备进行连接了？
    A. 确认FAQ-1驱动安装正确 -> 确认FAQ-4的COM端口号 -> 确认设备已经启动。
       启动Quickset,选择正确的的连接COM端口号，手动检测。
       如果检测失败,可选择如下方式之一尝试：
        i.   请检查是否切换成了HID-KBW，读取设置码手册设置成非HID-KBW的接口。再次尝试连接。
        ii.  如果之前是COM连接，尝试：File>PC comm... > USB>OK,看是否能够连接
        iii. 关闭Quickset,断开设备然后：
          控制面板>管理工具>服务，找到Bulk to Serial service，右键选择属性：选择停止, 然后再次启动。
           连接设备直到启动完毕，打开Quickset,选择COM尝试连接。
        iv. 关闭Quickset,断开设备：
            重新启动设备，重新启动Quickset.尝试连接





    标准配置：主机＋USB数据线
    电缆

    RS232数据线 （选配）
    实现与PC机的数据通讯，留有充电接口。
    型号：CBL210R
    新大陆NLS-FM210条码扫描器

    USB数据线 （选配）
    实现与PC机的数据通讯。
    型号：CBL210U
    电源
    新大陆NLS-FM210条码扫描器

    电源适配器（选配）
    通过与数据线连接，实现对主机的充电。
    型号：ADP50（5.0V）
    连接线（选配）
    用于连接数据线和电源线，实现对主机的充电。
    型号：CBL001
